Döner Yatak Üreticisi

Döner yataklar (aynı zamanda döner tabla yatakları olarak da bilinir) genellikle büyük ölçekli yataklar kategorisine girer. Büyük boyutları, yüksek hassasiyetleri ve kompakt yapıları ile karakterize edilen bu yataklar, genellikle düşük hızda, ağır yük altında çalışan ortamlarda kullanılır ve aynı anda eksenel, radyal ve devrilme momenti yüklerine dayanabilirler.

Luoyang Hengguan Bearing, dış çapları 0.2 ila 10 metre arasında değişen döner yataklar/döner tabla yataklarının tasarımı ve üretiminde uzmanlaşmıştır. Ayrıca şirket, çeşitli yüksek hassasiyetli yataklar, büyük ölçekli itme bilyalı yataklar ve standart dışı mekanik bileşenler üretmektedir. Ürünlerimiz dört hassasiyet sınıfında (P0, P6, P5 ve P4) yer almakta olup, tek sıralı dört noktalı temaslı bilyalı, çapraz silindirik makaralı, üç sıralı silindirik makaralı, çift sıralı bilyalı, kombine bilyalı ve makaralı, ince kesitli flanşlı ve büyük ölçekli itme bilyalı konfigürasyonlar dahil olmak üzere çeşitli yapısal tipleri kapsamaktadır.

Ürünlerimiz, yeni enerji, tıbbi ekipman, eğlence parkı ekipmanları, endüstriyel otomasyon, kaldırma makineleri, inşaat, madencilik, metalurji, liman işletmeleri, tekstil, gemi yapımı, çevre koruma, havacılık ve rüzgar enerjisi üretimi de dahil olmak üzere çok sayıda sektörde yaygın olarak kullanılmaktadır.

Ürünlerimiz Çin genelinde dağıtılmakta ve Avrupa, Amerika ve Asya'daki 50'den fazla ülke ve bölgeye ihraç edilmektedir; geniş kullanıcı tabanımızdan yaygın övgü ve takdir görmektedir.

Dört nokta temaslı bilyalı döner yataklar

Tek sıralı dört noktalı temaslı bilyalı döner rulman, iki oturma halkasından oluşur. Kompakt yapısı, hafifliği ve çelik bilye ile yaylı yuvarlanma yolu arasında dört noktalı teması vardır. Aynı anda eksenel kuvvete, radyal kuvvete ve devrilme momentine dayanabilir. Döner konveyör, kaynak makinesi, küçük ve orta boy vinç ve ekskavatör gibi inşaat makinelerinde tercih edilebilir.

Tek sıralı çapraz makaralı döner yatak

Tek sıralı çapraz makaralı döner yatak, iki oturma halkasından oluşur. Kompakt yapısı, hafifliği, yüksek üretim hassasiyeti, küçük montaj aralığı ve yüksek montaj hassasiyeti gereksinimi ile öne çıkar. Makaralar 1:1 oranında çapraz olarak yerleştirilmiştir. Aynı anda eksenel kuvvete, devrilme momentine ve büyük radyal kuvvete dayanabilir. Kaldırma ve taşıma, inşaat makineleri ve opto-elektronik ürünlerde yaygın olarak kullanılır.

Çift sıralı bilyalı döner rulman

Çift sıralı bilyalı döner yatak üç oturma halkasına sahiptir. Çelik bilyalar ve izolatörler doğrudan üst ve alt yuvarlanma yollarına yerleştirilebilir. Gerilme koşullarına göre, farklı çaplarda üst ve alt sıra çelik bilyalar düzenlenir. Bu tür açık montaj çok kullanışlıdır. Üst ve alt yay yuvarlanma yolunun yatak açısı 75 derecedir. Çok fazla eksenel kuvvete ve devrilme momentine dayanabilir. Radyal kuvvet, eksenel kuvvetin 0.1 katından büyük olduğunda, yuvarlanma yolu özel olarak tasarlanmalıdır. Çift sıralı bilyalı döner yatağın eksenel ve radyal boyutları nispeten büyüktür ve yapısı sabittir. Özellikle orta veya daha büyük çaplar gerektiren kule vinçleri, kamyon vinçleri ve diğer yükleme makineleri için uygundur.

Üç sıralı makaralı döner yatak

Üç sıralı makaralı döner yatak, üç oturma halkasına sahiptir; üst ve alt yuvarlanma yolları ve radyal yuvarlanma yolları birbirinden ayrılmıştır, böylece her bir makara sırasının yükü doğru bir şekilde belirlenebilir. Aynı anda her türlü yükü taşıyabilen bu yatak, büyük eksenel ve radyal boyutlara ve sağlam yapıya sahip dört yapısal ürünün en büyüğüdür. Özellikle kepçe tekerlekli istifleyici ve geri kazanım makinesi, tekerlekli vinç, deniz vinci, liman vinci, pota kulesi, büyük tonajlı kamyon vinci gibi daha büyük çap gerektiren ağır makineler için uygundur.

Çift Sıralı Aynı Çaplı Bilyalı Döner Yatak

Üst ve alt sıralardaki çelik bilyelerin aynı çapa sahip olduğu üç sıralı bir ray yapısına sahiptir. Bu standartlaştırılmış konfigürasyon sayesinde, değişen yüklere maruz kaldığında olağanüstü bir stabilite sergiler; çift raylar yükü birlikte paylaşarak son derece yüksek güvenilirlik sağlar. 75° temas açısı, muazzam eksenel kuvvetlere ve devrilme momentlerine dayanmasını sağlarken, benzer ürünlere göre üstün bir dönme düzgünlüğü sunar. Radyal yük, eksenel yükün %10'unu aşarsa, ray tasarımının optimize edilmesi gerekir. Genel boyutları biraz daha büyük olmasına rağmen, yapısı kompakt ve sağlam kalır, bu da onu özellikle yüksek çalışma düzgünlüğünün kritik bir gereklilik olduğu orta ve büyük ölçekli ağır hizmet ekipmanları (örneğin kule vinçleri ve liman vinçleri) için uygun hale getirir.

Kombine Bilyalı ve Makaralı Döner Yatak

Üç sıralı bir ray yapısı kullanır; burada makaralar muazzam eksenel yükleri taşırken, çelik bilyeler hassas yönlendirme sağlar ve devrilme momentlerini emer. Bu iş bölümü verimliliği ikiye katlar ve yalnızca bilye tipi tasarımlara kıyasla çok daha yüksek bir yük taşıma kapasitesi sağlarken, sistemin son derece yüksek radyal yüklere dayanmasını da mümkün kılar. Yapı sağlam ve darbeye dayanıklıdır; ayrıca, optimize edilmiş düzenleme sayesinde kompakt bir eksenel profil elde edilir. Tasarım, eksantrik yüklemeden kaynaklanan aşınmayı etkili bir şekilde azaltır ve böylece zorlu çalışma koşullarında bile yüksek hassasiyetin ve düzgün dönüşün korunmasını sağlar. Bu ürün, özellikle kova tekerlekli istifleyici-geri kazanım makineleri, ağır hizmet tipi liman vinçleri, büyük tonajlı paletli vinçler ve Tünel Açma Makineleri (TBM'ler) gibi ultra ağır hizmet ekipmanları için çok uygundur.

UYGULAMA ÇÖZÜMÜ

Eğlence ekipmanları

Otomasyon

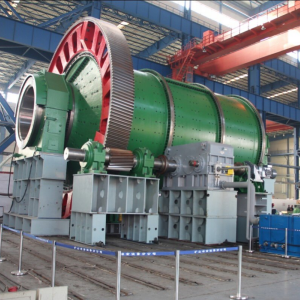

Bilyalı değirmen

Kepçeli Tekerlekli İstifleyici-Geri Kazanım Makinesi

Kepçe kulesi

Teklif Talebi

Döner Yatak Teklifinizi 24 Saat İçinde Alın

Çizimlerinizi, rulman örneklerinizi veya sadece uygulama açıklamanızı bize gönderin; mühendislerimiz size teknik bir çözüm ve fiyatlandırma ile yanıt verecektir.

HİZMET VE KALİTE

Tasarım

Sektörde yıllara dayanan köklü deneyime sahip, özel olarak tasarlanmış döner yatak üreticisi olarak, sadece ürünler sunmakla kalmıyoruz; ihtiyaçlarınıza özel olarak uyarlanmış eksiksiz bir şanzıman çözümü sağlıyoruz. Benzersiz mekansal kısıtlamaları ve yüksek veya düşük sıcaklıklar ve yüksek derecede aşındırıcı koşullar gibi aşırı çalışma ortamlarını ele alarak, kişiselleştirilmiş, standart dışı özelleştirme hizmetleri sunuyoruz. Dişli parametrelerinde özel değişiklikler veya sızdırmazlık yapılarının güçlendirilmesi söz konusu olsun, tasarım sürecimiz potansiyel sorunları önceden çözmek üzere tasarlanmıştır ve ürünlerimizin mükemmel uyum sağlamasını ve uzun vadeli dayanıklılık sunmasını garanti eder.

Tasarım

üretim

Her bir döner yatağın ömrü, yüksek kaliteli dövme parçalarla başlar. Tanınmış yerli çelik fabrikalarıyla uzun süreli ortaklıklarımız bulunmaktadır; tüm ham maddeler, stoklanmadan önce, görünür kusurlardan arındırılmış olduklarından ve nihai ürünlere işlenmek için yeterli işleme payına sahip olduklarından emin olmak için kalite kontrol personelimiz tarafından görsel incelemelerden ve boyut ölçümlerinden geçirilir.

Isıl İşlem: Hassas sertleştirme derinliği kontrolü sağlayan CNC orta frekanslı indüksiyonla sertleştirme.
Hassas İşleme: CNC dikey torna tezgahları, CNC dişli şekillendirme/diş açma makineleri ve hassas taşlama makineleri kullanılarak gerçekleştirilir.
Bitmiş Ürün Sergisi: Sıkı temizlik kontrolü ve özenli yüzey kaplama.

Yerinde Ölçüm ve Haritalama

Yedek parçaları beklerken ekipmanınız arızalı mı? Yüksek maliyetler ve uzun teslim süreleriyle karşı karşıyasınız, üstelik teknik çizimler elinizde bile değil?

Teknik ekibimiz, profesyonel yerinde ölçüm ve haritalama hizmetleri sunmaktadır. İster bir ekskavatör, ister bir liman vinci veya bir üretim hattı döner tablası olsun, mühendislerimiz gerekli tüm ekipmanlarla donanmış olarak doğrudan bulunduğunuz yere gelirler. Dış çaplar, merkez mesafeleri, dişli modülleri ve cıvata deliği konumları dahil olmak üzere kritik veri noktalarını hassas bir şekilde kaydediyoruz. Sadece "kopyalama"nın ötesine geçiyoruz; gözlemlenen gerçek aşınma ve yıpranmaya dayanarak, yeni yedek parçanın yalnızca daha dayanıklı değil, aynı zamanda orijinal parçadan daha kolay monte edilebilmesini sağlamak için optimize edilmiş telafi tasarımları uyguluyoruz.

Yerinde Ölçüm ve Haritalama

Satış Sonrası Hizmet

Teslimatın Ötesinde—Kalıcı Desteğe Bağlılık

Satış sonrası tüm sorularınıza 24 saat içinde yanıt vermeyi taahhüt ediyoruz. Ekipmanınız ister bir limanda, ister bir madende, ister bir şantiyede bulunsun, teknik ekibimiz sorunun ilk belirtisinde çözüm sunmaya hazırdır. Her cıvatanın ön yükünün ve her yağlama noktasının mükemmel bir şekilde optimize edilmesini sağlayarak, uzman yerinde kurulum rehberliği ve devreye alma hizmetleri sunuyoruz.

Kalite Kontrolü

Kapsamlı Parametre Testi: Hiçbir detayı gözden kaçırmıyoruz. Gelen ham maddelerin kimyasal bileşim analizinden, işleme sırasında ultrasonik hata tespitine kadar her aşamanın kusursuz olmasını sağlıyoruz.

Sertlik ve Hassasiyetin Çift Kontrolü: Hassas sertlik test cihazları ve dijital ölçüm aletleri kullanarak, yatak yüzeylerinin sertleştirme sertliğini (HRC hassasiyetiyle ölçülür) titizlikle inceliyor ve işleme toleranslarını doğrulayarak, kusursuz dönme doğruluğu sağlıyoruz.

Son Sevkiyat Öncesi Kontrol: Sevkiyat öncesinde, her ürün ünitesi başlangıç torku, iç boşluk ve dişli profili doğrulaması için titiz testlerden başarıyla geçmelidir.

Kaynak izlenebilirliği, yalnızca kalitemize olan güvenimizi değil, aynı zamanda müşterilerimizin uzun vadeli güvenini kazanma ve sürdürme konusundaki ciddi taahhüdümüzü de temsil eder.

Son Sevkiyat Öncesi Kontrolü
