旋回リング

旋回リング - 高性能ベアリングソリューション

20年以上の業界経験を持つプロの旋回リングメーカーとして、当社は世界中の重荷重用途向けに包括的なリングソリューションを提供しています。ローラーリング、ボールリング、リングギア構成など、幅広い製品ラインナップを取り揃えており、お客様の機械に最適なリングをお選びいただけます。精度や耐久性を損なうことなく、競争力のある価格設定を実現しています。

製品詳細

機器に信頼性の高い回転支持が求められる場合、当社の旋回ベアリングは過酷な条件下でも卓越した性能を発揮します。各リングは厳しいテストを経て、厳しい環境下でも最適な動作を保証します。コンパクトな設計により、構造的な完全性を維持しながら効率を最大限に高めます。滑らかで高速な回転を実現するボールリング、または最大耐荷重を実現する高耐久性ローラーリングのいずれを選択しても、最適な性能を発揮します。

完全な製品ラインナップ

当社では、直径50mmから10,000mmまでの旋回用リングベアリングを製造しており、P0、P6、P5、P4の精度等級に対応しています。当社のリングベアリングは、複数の構成でご提供可能です。

• ボールリング：一般的な産業用途向けの単列4点接触設計

• ローラーリング：極度の負荷要件に対応するため、二列および三列の円筒形ローラー設計を採用。

• リングギア：お客様の仕様に合わせて精密加工された、一体型の内外ギアオプション

• 特注リングベアリング：非標準寸法および特殊設計はご要望に応じて対応可能です。

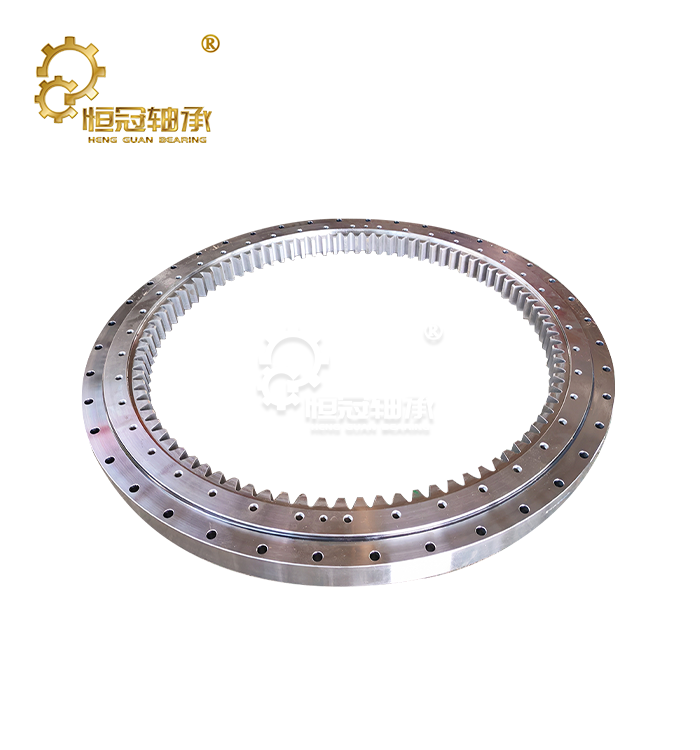

旋回リングギアの機能

当社のリングギアソリューションは、最適な耐摩耗性と靭性を実現するために、高周波焼入れ処理を施した歯（HRC 45～50）を採用しています。コンパクトな設置に適した内歯車、あるいは駆動部へのアクセスが容易な外歯車など、お客様のニーズに合わせて、精密な歯車切削加工により、機器の耐用期間を通してスムーズな噛み合いと信頼性の高い動力伝達を保証します。

優れた材料と製造

当社が製造する旋回ベアリングはすべて、ベアリングリングに高品質の42CrMoまたは50Mn合金鋼を使用し、転動体にはGCr15SiMn高純度ベアリング鋼を使用しています。軌道面は、深さ2.5～5mmでHRC55～60に高周波焼入れされています。当社の工場には、高度なCNC立形マシニングセンター、焼入れ機、歯車成形機、研削設備が備えられており、すべてのローラーリングおよびボールリング製品において一貫した品質を保証しています。

競争力のある旋回リングベアリング価格

プロジェクトの成功は、性能とコストの両方に左右されることを当社は理解しています。垂直統合された製造体制と標準化された生産プロセスにより、ISO 9001品質基準を維持しながら、魅力的な価格帯の旋回ベアリングをご提供することが可能です。大量購入割引やカスタマイズされた価格ソリューションについては、弊社営業チームまでお問い合わせください。

当社が選ばれる理由

• 20年以上にわたる旋回ベアリング製造の専門知識

• ISO 9001認証取得済みの品質マネジメントシステム

• 米国、ドイツ、英国、オーストラリア、中東を含む世界50カ国以上でサービスを提供しています。

• 高度な生産設備： CNC立旋盤、歯車成形機、焼入れ機、研削盤

• 50名の技術チームが選定支援とカスタマイズサポートを提供

• 迅速な配送のための標準製品在庫

• OEM/ODM協力を歓迎します

技術仕様

機能と特徴

軽量設計：当社のリング構造は、強度を維持しながら機器全体の重量を軽減します。これにより、燃費効率が向上し、運用コストが削減されます。

優れた耐荷重性能：高度なエンジニアリングにより、ラジアル荷重、アキシャル荷重、モーメント荷重を同時に処理できます。ローラーリングまたはボールリングは、過酷な条件下でも信頼性の高い性能を発揮します。

一体型リングギア：精密加工された内歯車または外歯車オプションは、お客様の駆動システムに完璧に適合します。最適化された硬度により、リングギア用途における長期耐久性を保証します。

高度なシーリング技術：高性能シーリングシステムは、内部部品を汚染から保護し、埃っぽい環境、泥だらけの環境、海洋環境などでもリングの寿命を延ばします。

長寿命：最高品質の素材と精密な製造により、長期間にわたる性能が保証されます。メンテナンスコストの削減と機器の稼働率向上を実現します。多用途

構成：複数の取り付け方法、ギアオプション、精度グレードをご用意しています。カスタム旋回ベアリングソリューションは、お客様の特定のアプリケーション要件に合わせてお選びいただけます。

用途

当社のリングは世界中の様々な業界で活用されています。

• 建設機械：掘削機用リング、クレーンシステム、高所作業台、コンクリートポンプ

• 風力エネルギー：タービンブレードのピッチおよびヨー旋回ベアリングシステム

• 産業機械：スタッカー、リクレーマー、回転プラットフォーム、ロボットセル

• 鉱山機械：掘削機および掘削リグ用高耐久性ローラー旋回リング

• 海洋用途：デッキクレーン、オフショア機器、船舶荷揚げ機

• 輸送手段：特殊車両、移動式クレーン、港湾荷役設備

• マテリアルハンドリング：回転テーブル、マニピュレーター、自動搬送車

テストと認証

すべての旋回ベアリングは、高度な装置を使用して包括的な品質テストを受けます。

• 座標測定機は寸法精度を検証します

• 振動試験によりスムーズな回転特性を確認

• 硬度試験は適切な熱処理を保証する

• ギア検査により、リングギアの精度が検証されます。

• 寿命試験は、シミュレートされた動作条件下での耐久性を検証します

• 材料認証により完全なトレーサビリティを実現

ISO 9001認証とRoHS指令に準拠した素材を使用しているため、お客様の指輪は国際的な品質基準を満たしています。

インストールガイド

最適な性能を発揮するためには、適切な取り付けが不可欠です。取り付け前に、すべての取り付け面を徹底的に清掃してください。仕様に従って適切な潤滑剤を塗布してください。正しい位置合わせとトルク値を確保してください。ボルトの締め付け順序については、製造元の指示に従ってください。初期運転期間中は、定期的な点検をお勧めします。

展示会

当社は、上海国際海事博覧会、ロシア鉱業世界博覧会、バウマ中国、CTTロシアなど、多くの有名な国際展示会に参加しています。

Partners

私たちは、お客様の信頼を常に心の中で大切にし、揺るぎない品質でその信頼に応えていきます。

梱包と配送

お客様のお荷物は一点一点異なるため、輸送は完璧な状態でなければなりません。そのため、当社は専門的でカスタマイズされた梱包サービスを提供しています。経験豊富なチームがお客様のお荷物の特性、輸送ルート、環境要件を評価し、木枠梱包、頑丈なフレーム梱包、複合強化梱包（木枠＋鉄枠）など、最も安全な梱包方法をご提案いたします。

肯定的な顧客レビュー

当社の品質とサービスはお客様から幅広く賞賛をいただいております。

メンテナンス

潤滑油を定期的に補充することで、機器のスムーズな動作を確保できます。シール部の摩耗や損傷を定期的に点検してください。動作温度と振動レベルを監視してください。汚染を防ぐため、外面を清掃してください。潤滑油はメンテナンススケジュールに従って交換してください。メンテナンスに関するご相談は、当社の専門チームまでお問い合わせください。

FAQ

Q: 通常の配達時間はどのくらいですか?

A: 標準製品は2～4週間で発送されます。カスタムベアリングは仕様に応じて6～8週間かかります。

Q: 導入サポートはありますか?

A: はい、弊社のエンジニアがプロセス全体を通じてインストールのガイダンスと技術的なコンサルティングを提供します。

Q: どのような保証がありますか?

A: 包括的な保証を提供しています。保証内容は、用途や動作条件によって異なります。

Q: ベアリングの設計をカスタマイズできますか?

A: もちろんです。当社は、特殊なアプリケーションや難しい要件に対応するカスタムソリューションを専門としています。

お問い合わせ

品質へのこだわりにより、当社の旋回リングは、お客様の重要な用途において信頼できる選択肢となります。精密なエンジニアリングと優れた素材がもたらす違いを、ぜひご体感ください。

機器の性能向上をお考えですか？お客様に最適なベアリングソリューションをご提案いたしますので、今すぐ当社の専門チームまでお問い合わせください：mia@hgb-bearing.com
