Ruote girevoli con ingranaggi esterni: Guida alla personalizzazione OEM

Se sei un ingegnere OEM che integra il supporto rotazionale in un nuovo progetto di macchina, le corone di rotazione con ingranaggi esterni meritano una specifica accurata piuttosto che una scelta generica da catalogo. Heng Guan Bearing collabora direttamente con i team OEM nei settori delle costruzioni, portuale ed eolico per tradurre i requisiti applicativi in ​​un cuscinetto a corona di rotazione progettato correttamente, e questa guida illustra nel dettaglio come funziona questo processo, dalla specifica iniziale alla progettazione degli ingranaggi, al montaggio e alla selezione dei materiali.

Come si specificano le ralle di rotazione con ingranaggi esterni per i progetti OEM?

La definizione delle specifiche inizia con la determinazione dei carichi operativi effettivi e dei requisiti di azionamento, ancor prima di consultare le dimensioni di un catalogo. Per le ralle di rotazione con ingranaggi esterni, è necessario conoscere i valori di carico assiale, carico radiale e momento di ribaltamento nelle condizioni peggiori, oltre alla velocità di rotazione e al ciclo di lavoro, poiché questi parametri determinano tutto, dalla durezza delle piste di rotolamento alla selezione del modulo di ingranaggi. Il team di ingegneri di Heng Guan Bearing inizia in genere ogni progetto OEM con questa fase di raccolta dati, perché un cuscinetto a ralla di rotazione dimensionato correttamente fin dall'inizio evita costose riprogettazioni una volta che la macchina raggiunge la fase di test del prototipo.

Se ti trovi nelle prime fasi del ciclo di progettazione e non sei sicuro di quali parametri siano più importanti, il nostro team può guidarti attraverso una checklist strutturata delle specifiche che copre l'interfaccia di montaggio, il tipo di azionamento e l'esposizione ambientale prima che vengano finalizzati i disegni di produzione.

Una volta definito l'ingombro di lavoro, si passa all'ingombro fisico del cuscinetto. Heng Guan Bearing produce cuscinetti a ralla con diametri interni da 200 mm a 8,000 mm, diametri esterni fino a 10,000 mm e altezze di sezione da 80 a 400 mm, quindi è quasi sempre disponibile una dimensione adatta all'architettura della vostra macchina senza sovradimensionare la struttura di supporto. Le unità con configurazione standard vengono generalmente consegnate in 2-4 settimane, mentre i progetti completamente personalizzati richiedono 6-8 settimane a seconda della complessità: una tempistica che è opportuno includere nella pianificazione del progetto fin dall'inizio.

Quali parametri di carico e di trasmissione sono importanti nelle ralle di rotazione personalizzate?

La definizione corretta dei parametri degli ingranaggi è un aspetto cruciale per molti progetti OEM, se non affrontato tempestivamente. Le corone di rotazione con ingranaggi esterni si basano su denti esterni tagliati con precisione, tipicamente temprati a induzione a HRC 45-50, per trasmettere la coppia motrice in modo affidabile, senza usura prematura o problemi di gioco durante l'intera vita utile del prodotto. Heng Guan Bearing produce ogni cuscinetto a corona di rotazione con modulo di ingranaggi, angolo di pressione e numero di denti adattati al motore e al riduttore del cliente, anziché imporre un profilo dentato standard a un'applicazione non standard. Oltre agli ingranaggi stessi, la capacità di carico dipende fortemente dalla configurazione delle piste di rotolamento: i design a sfere a quattro punti di contatto su una singola fila sono adatti ad applicazioni più leggere e con spazio limitato, mentre le strutture a rulli su tre file gestiscono i carichi assiali, radiali e di momento combinati tipici dei grandi macchinari edili e portuali.

Poiché ogni caso di carico applicativo è diverso, la capacità nominale del cuscinetto viene progettata su misura per ogni progetto, anziché essere ricavata da una tabella fissa. Ciò significa che la geometria delle piste di rotolamento, le dimensioni degli elementi volventi e i dati degli ingranaggi vengono tutti derivati ​​dal ciclo di lavoro documentato, e il progetto finale viene verificato rispetto ai metodi di valutazione del carico statico e dinamico ISO prima di essere avviato alla produzione.

Progettazione e requisiti di montaggio degli ingranaggi esterni per applicazioni OEM

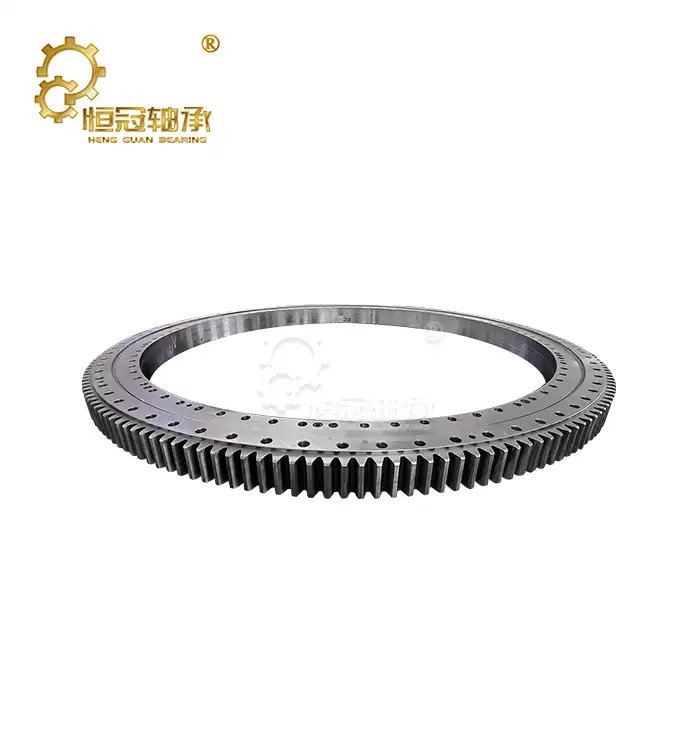

Spesso i dettagli di montaggio ricevono meno attenzione rispetto ai valori di carico, ma sono altrettanto cruciali per una corretta integrazione. Le corone di rotazione con ingranaggi esterni devono interfacciarsi perfettamente con il telaio della macchina e Heng Guan Bearing offre modelli di fori per bulloni, dimensioni delle flange e spalle di posizionamento lavorate su misura, in modo che la corona si inserisca nell'assemblaggio senza richiedere modifiche da parte vostra. Il posizionamento esterno degli ingranaggi influisce anche sull'accessibilità della trasmissione: poiché i denti si trovano sul diametro esterno, i tecnici della manutenzione possono ispezionare e riparare il pignone di trasmissione senza smontare l'intera corona di rotazione , un vantaggio pratico rispetto ai design con ingranaggi interni in applicazioni in cui la facilità di manutenzione sul campo è fondamentale.

Per i team OEM che si occupano di tolleranze di montaggio o quesiti sull'allineamento degli azionamenti, i nostri referenti tecnici sono disponibili direttamente all'indirizzo mia@hgb-bearing.com per esaminare i vostri disegni di assemblaggio specifici.

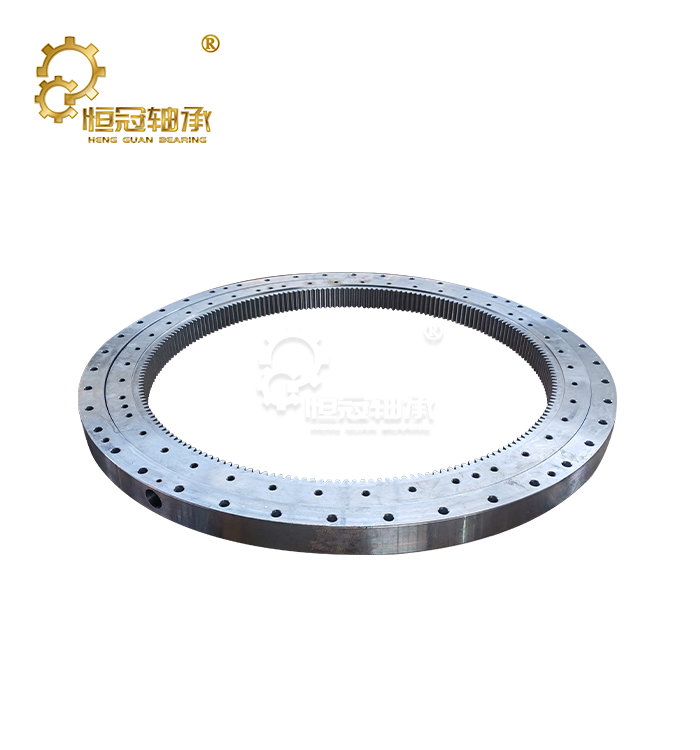

Sono disponibili configurazioni con ingranaggi sia interni che esterni, e la scelta dipende da come il sistema di trasmissione si integra fisicamente con il gruppo rotante. Gli ingranaggi esterni consentono al pignone di azionamento di accedere direttamente dall'esterno dell'alloggiamento del cuscinetto, semplificando il montaggio e la manutenzione in macchine con piattaforme rotanti esposte, mentre gli ingranaggi interni sono più adatti a progetti in cui la trasmissione si trova all'interno dell'alloggiamento del cuscinetto. In entrambi i casi, i denti degli ingranaggi vengono tagliati su macchine CNC e controllati in base a sistemi di tolleranza documentati, in modo che il profilo del dente specificato sia quello effettivamente fornito.

Come personalizzare la lubrificazione, la tenuta e i materiali?

L'ultimo livello di personalizzazione – lubrificazione, tenuta e selezione dei materiali – determina la durata effettiva delle vostre corone di rotazione con ingranaggi esterni una volta installate sul campo. Heng Guan Bearing produce corone in acciaio legato 42CrMo o 50Mn, abbinate ad acciaio per cuscinetti ad alta purezza GCr15SiMn per gli elementi volventi, e offre configurazioni di tenuta che vanno dalla protezione standard a opzioni per alte temperature e alte pressioni, a seconda del contesto operativo della corona di rotazione. Le applicazioni nel settore eolico, ad esempio, richiedono in genere intervalli di ingrassaggio prolungati e una tenuta migliorata, data la difficoltà di manutenzione in quota, mentre le attrezzature portuali e navali necessitano di trattamenti anticorrosione per resistere all'esposizione al sale. Discutere queste opzioni con il fornitore fin dalle prime fasi del processo evita che programmi di lubrificazione non adeguati si trasformino in problemi di garanzia in futuro.

Le guarnizioni in NBR sono la soluzione standard più affidabile, offrendo resistenza all'olio, all'usura e all'invecchiamento per la maggior parte degli ambienti industriali, mentre per cicli di lavoro più gravosi è possibile optare per guarnizioni rinforzate. Grazie ai processi certificati ISO 9001 e alla conformità RoHS, ogni scelta di materiale e guarnizione può essere documentata e tracciata dalla ricezione delle materie prime fino al controllo finale: esattamente la tracciabilità di cui gli acquirenti OEM hanno bisogno per i propri archivi di qualità e per gli audit dei clienti.

Conclusione

Heng Guan Bearing collabora con i team OEM per progettare ralle di rotazione con ingranaggi esterni, progettate per soddisfare le reali esigenze applicative. Pronti a iniziare il vostro progetto? Contattateci oggi stesso.

FAQ

D: Di quali informazioni ha bisogno Heng Guan Bearing per avviare una richiesta di preventivo OEM?

A: Dati di carico, velocità di rotazione, ciclo di lavoro e requisiti di montaggio per il cuscinetto a ralla.

D: È possibile personalizzare il profilo dei denti degli ingranaggi?

R: Sì, il modulo, l'angolo di pressione e il numero di denti sono adattati al vostro specifico sistema di azionamento.

D: Quali tipologie di struttura sono disponibili per gli anelli personalizzati?

A: Design a sfera a quattro punti di contatto su una fila, a sfera su due file, a rulli su tre file e a rulli incrociati, oltre a configurazioni completamente personalizzate.

D: Quali gradi di precisione sono disponibili per gli anelli personalizzati?

A: Offriamo gradi P0, P6, P5 e P4 a seconda delle esigenze di precisione di rotazione.

D: Quali sono i tempi di consegna tipici per gli ordini OEM?

R: Le configurazioni standard vengono spedite in 2-4 settimane; i progetti completamente personalizzati richiedono in genere 6-8 settimane.

Pronti a personalizzare la vostra ruota dentata a ingranaggi esterni?

I progetti OEM meritano una soluzione ingegnerizzata su misura, non un componente generico da catalogo. Il team di Heng Guan Bearing è pronto ad assistervi nella scelta delle vostre ralle di rotazione esterne, dai dati di carico ai disegni finali, forte di oltre 20 anni di esperienza nella produzione, un team di oltre 50 ingegneri e processi certificati ISO 9001. Contattateci oggi stesso via e-mail all'indirizzo mia@hgb-bearing.com per iniziare.

Referenze

1. Harris, TA, & Kotzalas, MN — Analisi dei cuscinetti volventi, CRC Press.

2. ISO 76:2006 — Cuscinetti volventi — Valori nominali di carico statico.

3. ISO 281:2007 — Cuscinetti volventi — Valori nominali di carico dinamico e durata nominale.

4. DIN 3967 — Sistemi di tolleranza per errori di trasmissione e ingranaggi.

5. ISO 1328-1:2013 — Ingranaggi cilindrici — Sistema ISO di classificazione delle tolleranze dei fianchi.

6. ISO 9001:2015 — Sistemi di gestione della qualità — Requisiti.
