Qu'est-ce qui rend un roulement à billes à 4 points de contact fiable ?

La fiabilité n'est pas le fruit du hasard : elle est intégrée dès la conception, de la géométrie des chemins de roulement jusqu'au système d'étanchéité. Heng Guan Bearing conçoit tous ses roulements à billes à 4 points de contact selon ce principe, car un composant soumis à des charges axiales, radiales et de moment combinées ne peut tolérer aucune faiblesse. Cet article détaille les éléments qui rendent ce type de roulement fiable, de la géométrie des contacts et la capacité de charge à la lubrification et l'étanchéité, et explique comment choisir un roulement adapté aux applications les plus exigeantes.

Comment un roulement à billes à 4 points de contact garantit-il des performances fiables ?

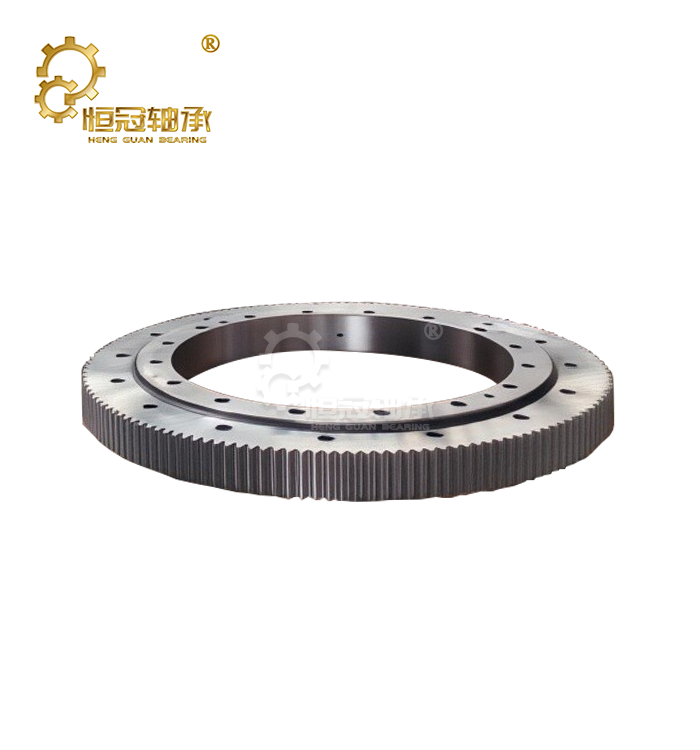

La fiabilité repose avant tout sur la géométrie. Le roulement à billes à quatre points de contact est constitué d'une rangée de billes d'acier formant un angle de contact d'environ 35°. Soumis à une contrainte radiale pure, une bille entre en contact avec la bague en quatre points distincts. Sous l'effet d'une force axiale, ce contact se réduit à deux points par direction. Cette conception permet à un seul roulement compact de supporter les contraintes radiales, axiales et de moment combinées, sans nécessiter de nombreuses rangées de roulements empilés. On réduit ainsi le poids et le nombre de points de défaillance potentiels de l'ensemble.

Heng Guan Bearing fabrique ces roulements à partir d'acier allié 42CrMo ou 50Mn, avec des chemins de roulement trempés par induction, de sorte que la géométrie de contact reste dimensionnellement stable, même après des années de charges répétées et inégales - ce qui distingue les fournisseurs fiables de roulements à quatre points de ceux qui font des économies sur la qualité des matériaux.

Comme chaque bille entre en contact avec les bagues intérieure et extérieure en deux points, la charge est répartie uniformément sur la zone de contact au lieu de se concentrer en un seul point. Cette répartition uniforme permet au roulement de conserver sa capacité nominale pendant des millions de cycles de rotation, et c'est pourquoi sa conception est si largement utilisée dans les équipements rotatifs fonctionnant en continu.

Capacité de charge et conception des chemins de câbles pour une fiabilité à long terme

La conception de la piste de roulement détermine directement la durée de vie d'un roulement avant que l'usure ne devienne problématique. La fiabilité des roulements à billes à quatre points de contact repose sur l'utilisation de pistes de roulement à profil gothique soigneusement rodées et de billes en acier trempé qui répartissent la charge sur toute la surface de contact plutôt qu'en un seul point. Heng Guan Bearing propose ces roulements dans les classes de précision P0 à P4, permettant aux ingénieurs de choisir le niveau de tolérance le plus adapté aux exigences de précision de rotation de leur application, évitant ainsi des tolérances trop serrées et coûteuses. La dureté des pistes de roulement se situe entre 55 et 60 HRC, avec une profondeur de trempe suffisante pour prévenir la fatigue superficielle. La capacité de charge reste constante pendant des millions de cycles de rotation, offrant ainsi les performances à long terme que les ingénieurs sont en droit d'attendre de tout fournisseur de roulements réputé.

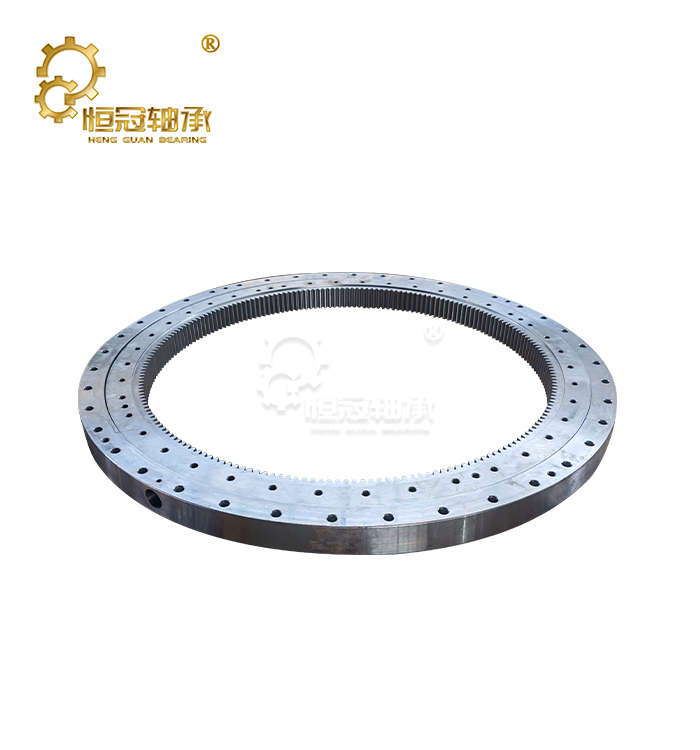

Au-delà de la précision, la philosophie de conception du roulement est également essentielle. Sa conception à une rangée et quatre points d'appui offre une capacité de charge comparable à celle d'un roulement à contact oblique à deux rangées, tout en optimisant l'espace axial et le poids. De plus, sa construction démontable – deux demi-bague intérieure et une bague extérieure monobloc – permet aux techniciens d'installer l'unité par étapes dans des espaces restreints où un assemblage rigide serait impossible. Tous ces détails sont documentés selon les normes ISO, DIN et GB, ce qui permet de vérifier la précision dimensionnelle et les propriétés des matériaux du roulement fini par rapport à des références publiées, et non de se fier à des suppositions.

Comment la lubrification et l'étanchéité affectent-elles la fiabilité des roulements ?

Même les roulements les mieux conçus présentent une défaillance prématurée en l'absence d'une lubrification et d'une étanchéité adéquates. C'est pourquoi cette étape de la conception mérite autant d'attention que l'acier lui-même. Un roulement à billes à quatre points de contact parfaitement étanche protège les roulements et les points de contact des billes des contaminants tels que la poussière, l'humidité et les particules abrasives. Ce facteur est souvent déterminant pour la longévité d'un roulement, le faisant passer d'un modèle à l'autre en moins d'un an, notamment dans les environnements difficiles. Heng Guan Bearing propose différentes configurations d'étanchéité, y compris des options haute température et haute pression, adaptées aux environnements de fonctionnement, qu'il s'agisse d'un environnement sec en usine ou d'un environnement portuaire humide et corrosif.

Pour obtenir des conseils sur la combinaison de lubrification et d'étanchéité adaptée à vos conditions de fonctionnement spécifiques, contactez directement notre équipe d'ingénierie à l'adresse mia@hgb-bearing.com ; nous vous aiderons à éviter l'usure prématurée due à des choix d'étanchéité inadaptés.

Les intervalles de lubrification sont tout aussi importants que le choix des joints. Avec une lubrification à la graisse, un roulement à billes à quatre points de contact nécessite généralement une relubrification toutes les 500 à 4 2,000 heures de fonctionnement en conditions normales, selon la charge et la vitesse. Les applications intensives, comme la rotation d'une grue, requièrent des intervalles plus fréquents, généralement autour de 250 heures de fonctionnement. Les systèmes lubrifiés à l'huile nécessitent des contrôles réguliers de la qualité de l'huile et le remplacement du filtre. En pratique, une augmentation progressive de la température de fonctionnement signale souvent une lubrification insuffisante ou une surcharge avant même l'apparition de dommages visibles, et un bruit inhabituel pendant la rotation indique une contamination ou une usure prématurée ; dans les deux cas, il est conseillé d'enquêter immédiatement plutôt que d'attendre la prochaine intervention programmée.

Comment choisir un roulement à billes à 4 points de contact fiable ?

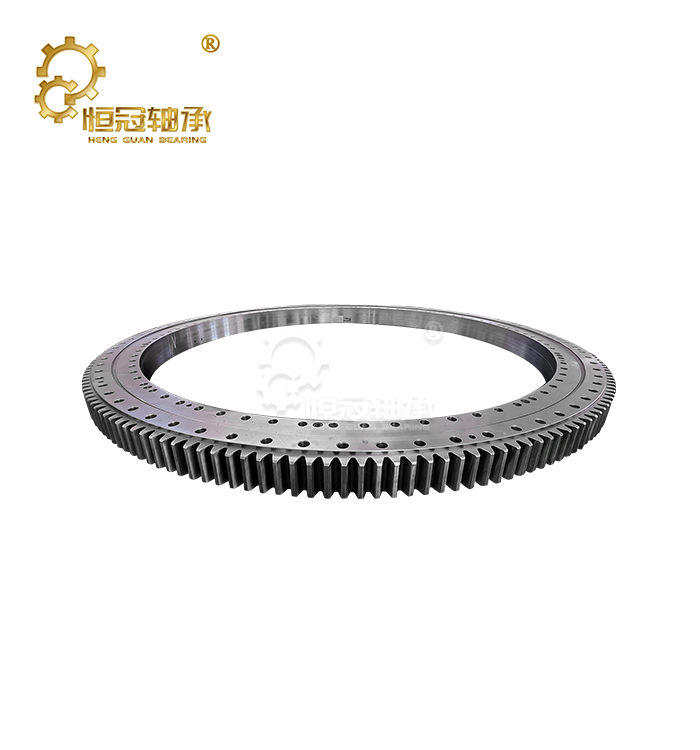

Le choix d' un roulement à billes à quatre points de contact doit se baser sur vos conditions d'utilisation réelles, et non sur un catalogue. Déterminez vos charges radiales, axiales et de moment combinées maximales, puis comparez ces valeurs aux spécifications publiées par des fournisseurs reconnus, plutôt que de supposer que des roulements de dimensions similaires offrent des performances identiques. L'équipe d'ingénieurs de Heng Guan Bearing accompagne régulièrement ses clients dans cette démarche, en tenant compte du niveau de précision, du type d'étanchéité et de l'interface de montage spécifiques à chaque application, qu'il s'agisse d'un convoyeur rotatif, d'un petit palan ou d'un engin de chantier lourd. La prise en compte de ces détails dès la phase de sélection est essentielle pour garantir que votre roulement à billes à quatre points de contact offre la fiabilité et la facilité d'entretien requises par votre projet.

Grâce à sa conception disponible de 50 mm à 10 000 mm de diamètre, vous trouverez presque assurément une configuration adaptée à vos besoins, sans surdimensionnement. Si votre projet requiert une dimension, un profil de chemin de câbles ou une précharge non standard, un fournisseur disposant d'un bureau d'études intégré – et non un simple revendeur – peut adapter la conception à votre cycle de service et documenter les modifications. Cette combinaison de valeurs nominales publiées, de conformité aux normes documentée et d'assistance technique garantit la fiabilité à long terme de l'achat d'un composant.

Conclusion

Les ingénieurs de Heng Guan Bearing conçoivent des solutions fiables de roulements à billes à 4 points de contact, reposant sur des chemins de roulement de précision et une étanchéité optimale. Prêt à spécifier les vôtres ? Contactez-nous dès aujourd’hui.

QFP

Q : Quelles charges un roulement à billes à 4 points de contact peut-il supporter ?

A : Il supporte simultanément des charges radiales, axiales et de moment combinées grâce à sa géométrie de contact à quatre points, avec une capacité axiale bidirectionnelle intégrée.

Q : Quels matériaux utilise Heng Guan Bearing ?

A: Nous utilisons de l'acier allié 42CrMo ou 50Mn avec des chemins de roulement trempés par induction et des billes en acier à roulement GCr15 pour une durabilité à long terme.

Q : Quelles nuances de précision sont disponibles ?

A: Nous proposons les grades P0, P6, P5 et P4 en fonction de vos besoins en matière de précision de rotation, des machines générales aux instruments de précision.

Q : Comment l'étanchéité affecte-t-elle la durée de vie des roulements ?

A : Une étanchéité adéquate empêche les contaminants de pénétrer, ce qui est souvent le facteur le plus important pour prévenir l'usure prématurée dans les environnements poussiéreux ou humides.

Q : À quelle fréquence faut-il lubrifier un roulement à billes à 4 points de contact ?

A: Avec la graisse, généralement toutes les 500 à 2 000 heures de fonctionnement en service normal, ou environ 250 heures en service intensif, en fonction de la charge et de la vitesse ; les systèmes d'huile nécessitent des contrôles de qualité réguliers.

Q : Comment obtenir de l'aide pour choisir le bon roulement ?

R : Contactez nos ingénieurs à l'adresse mia@hgb-bearing.com pour obtenir des données de charge et des conseils de sélection.

Contactez notre équipe dès aujourd'hui pour des solutions de roulements fiables.

Tous les fournisseurs de roulements à quatre points de contact n'offrent pas la même fiabilité. Chez Heng Guan Bearing, chaque roulement à billes à quatre points de contact est conçu pour une performance durable et un entretien minimal. Nos processus sont certifiés ISO 9001, conformes à la norme RoHS et forts de plus de 20 ans d'expérience dans la fabrication de roulements. Contactez-nous dès aujourd'hui par e-mail à l'adresse mia@hgb-bearing.com pour discuter de votre application.

Références

1. Harris, TA, & Kotzalas, MN (2006). Analyse des roulements, 5e éd., ensemble de 2 volumes . CRC Press.

2. Organisation internationale de normalisation. (2006). ISO 76:2006, Roulements — Capacités de charge statique . ISO.

3. Organisation internationale de normalisation. (2007). ISO 281:2007, Roulements — Capacités de charge dynamique et durée de vie nominale . ISO.

4. Organisation internationale de normalisation. (2023). ISO 492:2023, Roulements — Roulements radiaux — Spécifications géométriques des produits (GPS) et valeurs de tolérance . ISO.

5. Organisation internationale de normalisation. (2015). ISO 9001:2015, Systèmes de management de la qualité — Exigences . ISO.

6. Deutsches Institut für Normung. (1982). DIN 620-1:1982-06, Roulements — Méthodes de contrôle des tolérances dimensionnelles et de fonctionnement . VACARME.
